=========================產品描述========================
MGD20EVI-TD控制器是為北方煤改電低溫空氣能熱泵機組而開發的控制器,冷媒節流采用電子膨脹閥、補氣增焓也采用電子膨脹閥。
穩定的EVI增焓技術,不懼嚴寒酷暑!夏季高溫工況強勁制冷,冷量不衰減;冬季低溫工況強勁制熱,助力“煤改電”!

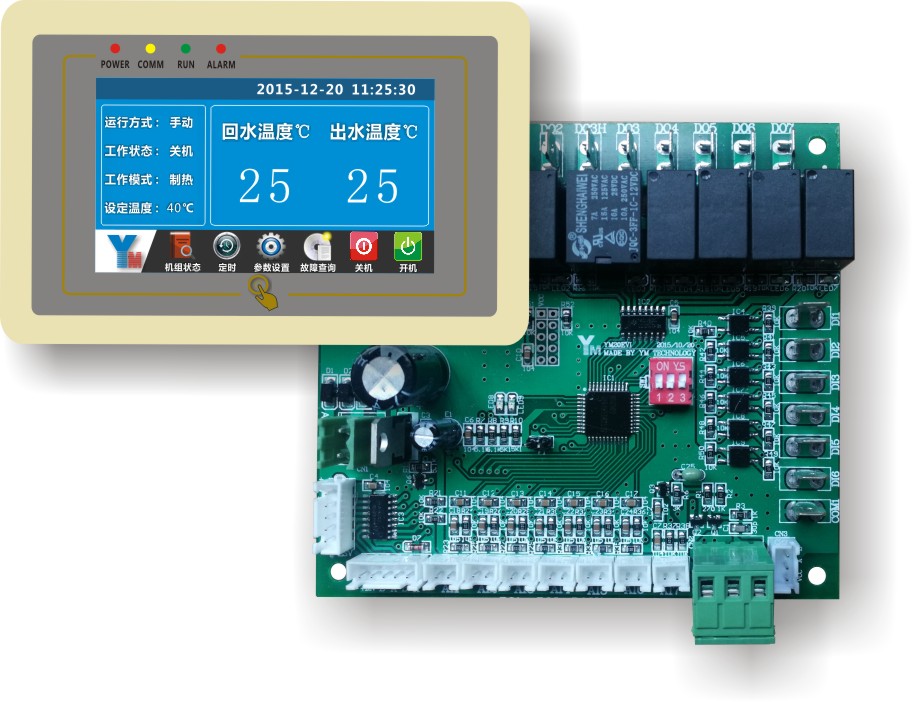

控制器主要由手操器和控制基板兩部分組成,而這兩部分分別由各自的微處理器實行控制,兩者通過通訊總線進行連接。
手操器:此單元為控制器的“人機對話”部分,主要用于實現參數查詢、設定、運行管理、網絡(luò )通訊等功能。
控制基板:此為控制器的“輸入、輸出”部分,主要用于輸入保護、輸出控制、模擬量輸入等功能。
1、本控制器適用空調系統:
帶1個系統循環水泵輸出,一個冷凝風機、一個低溫增焓壓縮機或排氣噴液壓縮機(排氣噴液由控制器控制)的超低溫空氣能熱泵冷熱水機組。
2、采用本控制系統可實現以下功能:
定時定溫開關機,人工、自動切換工作狀態,與末端聯動,故障自動判斷、處理,手動測試功能,下班防凍,低溫增焓,過熱度控制電子膨脹閥開度,運行限制等功能。
3、功能特點:
(1)采用4.5寸彩色中文漢顯摸屏,美觀大方豪華時尚;
(2)手動除霜、自動統計輸出功率、記錄各機手動開關機;
(3)下班防凍、監測并實現與正常運行過程的“無縫”切換;
(4)掉電記憶功能;
(5)多種運行模式選擇;
(6)超時限制(催款功能);
(7)故障自動診斷及保護;
(8)無故障手動復位;
(9)智能融霜技術,有霜除霜,無霜不除霜;
(10)板載相序保護功能;
(11)雙電子膨脹閥控制(1路冷媒節流、1路補氣增焓或排氣噴液)。

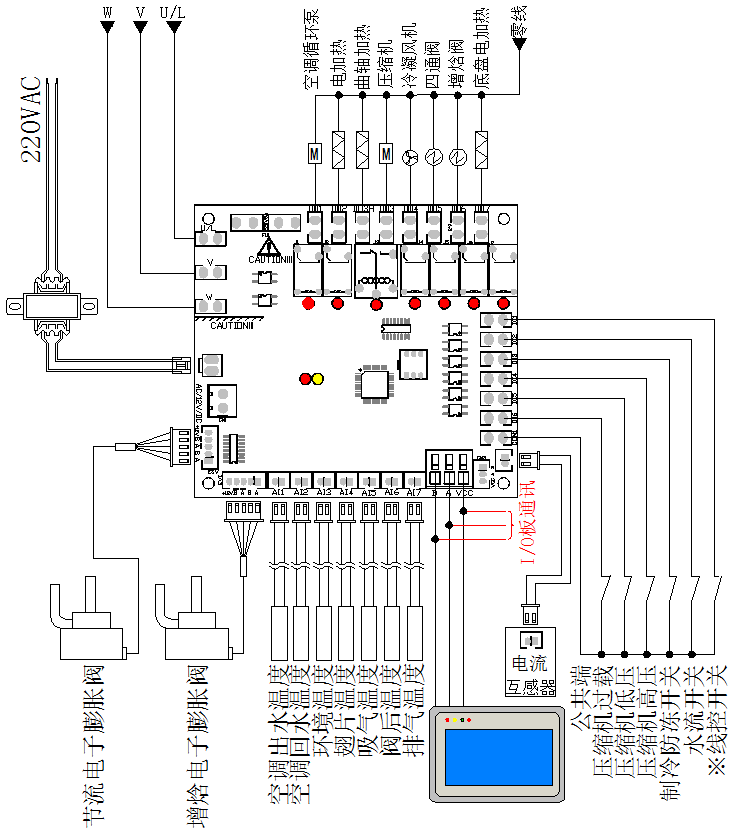

4、控制器接口配置:
(1)8路傳感器輸入:1路空調回水溫度、1路空調出水溫度、1路環境溫度、1路翅片化霜溫度、1路吸氣溫度、1路閥后溫度、1路排氣溫度、1路壓縮機電流互感器;
(2)6路保護口輸入:1路線控開關、1路防凍、1路水流開關、1路壓縮機過載、1路壓縮機高壓、1路壓縮機低壓;
(3)7路繼電器輸出:1路壓縮機、1路四通閥、1路冷凝風機、1路空調循環泵、1路電加熱、1路底盤電加熱、1路增焓閥(排氣噴液閥0;
(4)2路電子膨脹閥驅動:1路冷媒節流、1路補氣增焓(或排氣噴液)(12VDC、電動式直動型5線或6線電子膨脹閥,兼容三花、華鷺、鷺宮等品牌)。
5、控制器選型型號:MGD20EVI-TD;
6、控制器外形尺寸:
(1)手操器:150×98×18mm。
(2)控制基板:115×104mm。
欲了解該產品詳細資料歡迎來電(400-8855-868)、微信(13868422234)咨詢或索取技術資料
當采用排氣噴液型壓縮機時,增焓電子膨脹閥則為排氣噴液電子膨脹閥
